臥式回轉滾筒烘干機主要適用于顆粒狀物料、粉狀物料、有粘結性質物料等,廣泛適用于冶金、建材、食品、輕工、化工、煤炭、醫藥等產業中。
臥式回轉滾筒烘干機主要以煤為熱源,也可以使用煤氣、天然氣、生物質顆粒等燃料作為熱源使用。我廠根據用戶使用不同的燃料,設計相應熱源裝置與烘干機配套使用。
15136199886(微信同號)
“與您相遇,絕非偶然”,非常感謝您能在互聯網浩瀚的信息中點擊進入“百信”網站,如果能為您提供【滾筒烘干機】方面的技術服務,將是百信人的榮幸!匠心專注,品質鑄造品牌;接下來您將看到的是百信滾筒烘干機技術為您準備的滾筒烘干機的技術信息,希望對您的選擇能有幫助!

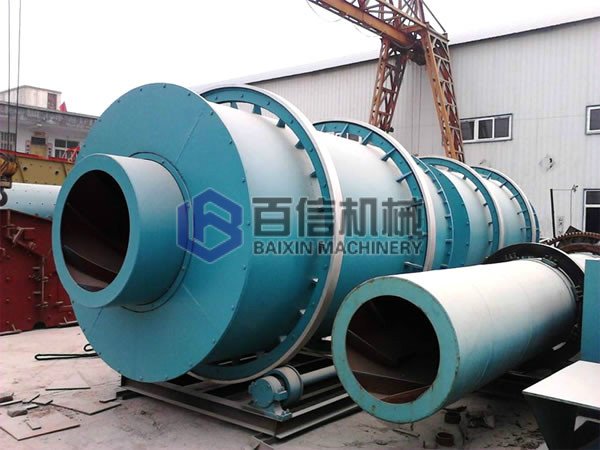

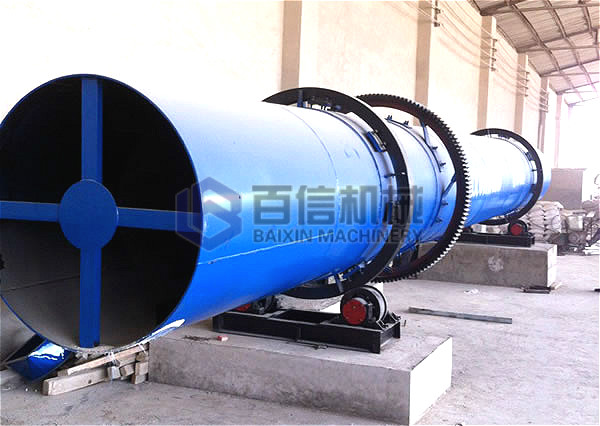

滾筒烘干機介紹
臥式回轉滾筒烘干機主要適用于顆粒狀物料、粉狀物料、有粘結性質物料等,廣泛適用于冶金、建材、食品、輕工、化工、煤炭、醫藥等產業中。
臥式回轉滾筒烘干機主要以煤為熱源,也可以使用煤氣、天然氣、生物質顆粒等燃料作為熱源使用。我廠根據用戶使用不同的燃料,設計相應熱源裝置與烘干機配套使用。
滾筒烘干機特點
1、臥式滾筒烘干機抗過載能力強、處理量大、燃料消耗少、干燥成本低;
2、采用順流干燥方式,煙氣與濕物料同一側進入干燥機,可以利用高溫煙氣獲得很高的蒸發強度,烘干機出口溫度低、熱效率高;
3、可根據不同的物料性質改變運行參數,使物料在烘干機筒體內能夠形成穩定的全斷面料幕,質熱交換更為充分;
4、新型給料、排料裝置,杜絕了滾筒干燥機給料堵塞、不連接、不均勻和返料等現象,降低了除塵系統的負荷;
5、新型內部結構,強化了對已分散物料的清掃和熱傳導作用,消除了筒體內壁的沾粘現象,對物料水分、粘性的適應性更強;
6、烘干機實現了“零水平推力”,大大減少了擋托輪的磨損,筒體運轉平穩可靠;
7、烘干機采用“調心式托輪裝置”,使托輪和滾筒的配合永遠呈線性接觸,從而大大降低了磨損和動力損耗;
8、可根據用戶要求控制產品粒度和水分。
滾筒烘干機結構原理

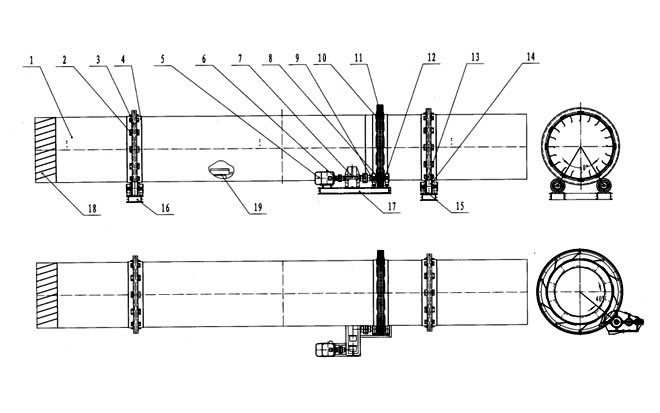

結構:臥式回轉滾筒烘干由1.筒體;2.輥圈墊塊;3.輥圈;4.包箍;5.電動機;6.聯軸器;7.減速機;8.小齒輪;9.軸承盒;10.彈簧板;11.大齒圈;12.主動軸;13.托輥軸;14.托輥;15.軸承;16.托輥底座;17.傳動底座;18.導料板;19.揚料板等部分組成
另外可根據用戶需求設計煤氣發生爐、燃料室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
臥式回轉滾筒烘干機工作原理:
干燥的濕物料由皮帶輸送機或斗式提升機送到烘干機進料口,物料通過進料裝置的溜槽從較高一端進入烘干機,載熱體由低端進入,與物料成逆流接觸,也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動,物料受重力的作用下運行到較低的一端。 在烘干機筒體內壁上裝有揚料板,揚料板將物料抄起又灑下,使物料與熱氣流充分接觸,提高干燥速率并促進物料前進,物料在筒體內前進的過程中,直接或間接得到了載熱體給熱,使?jié)裎锪系靡愿稍?,然后在出料端經皮帶輸送機或螺旋輸送機送出。
載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后,一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量,還應經過袋式除塵器或濕法除塵器后再排放。

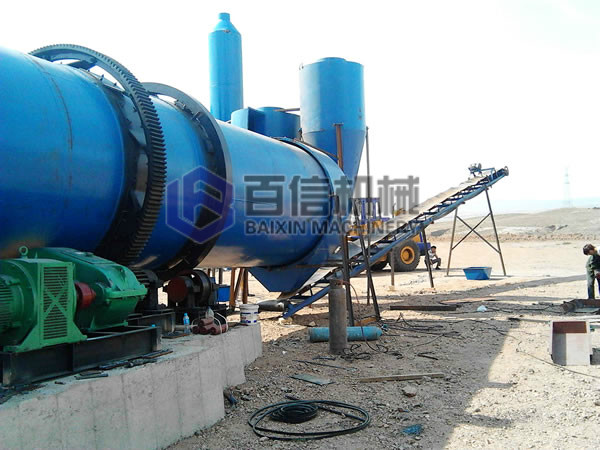

滾筒烘干機生產線安裝現場

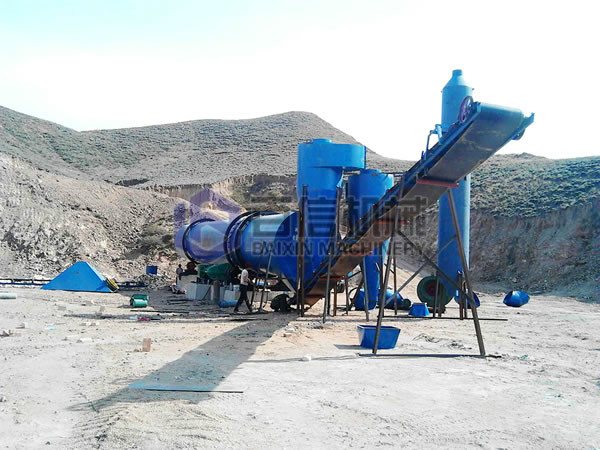

內蒙古包頭煤泥烘干機安裝現場?
滾筒烘干機技術參數
型號 | 滾筒直徑 (Φmm) |
滾筒長度 (m) |
主減速機 | 轉速 (r/min) |
生產能力 (T/h) |
功率 (kw) |
容積 (m3) |
重量 (kg) |
|
型號 | 速比 | ||||||||
Φ0.6x8 | Φ600 | 8 | JZQ350-16-Ⅰ | 8 | 0.5-1.5 | 3 | 2.26 | 5.1 | |
Φ0.8x10 | Φ800 | 10 | JZQ450-16-Ⅱ | 7.2 | 0.8-2.2 | 4 | 5.02 | 6.9 | |
Φ1.0x10 | Φ1000 | 10 | JZQ450-16-Ⅱ | 6.73 | 1-3.8 | 5.5 | 7.85 | 7.5 | |
Φ1.2x12 | Φ1200 | 12 | ZL50-16-Ⅰ | 5.8 | 1.8-5.5 | 11 | 13.31 | 13.8 | |
Φ1.5x12 | Φ1500 | 12 | JZQ500-Ⅲ-2F | 16.46 | 4.8 | 4-9 | 15 | 21.2 | 22.3 |
Φ1.5x15 | Φ1500 | 15 | ZQ50-16Ⅱ-2 | 16.46 | 4.8 | 4-10 | 18.5 | 26.5 | 28.8 |
Φ1.8x14 | Φ1800 | 14 | JZQ650-Ⅲ | 18.84 | 3.2 | 6-12 | 30 | 48.22 | 39.8 |
Φ2.2x12 | Φ2200 | 12 | JZQ650-Ⅲ | 31.5 | 3 | 10-20 | 30 | 45.6 | 40.5 |
Φ2.2x14 | Φ2200 | 14 | JZQ750-Ⅲ | 31.5 | 3 | 10-22 | 37 | 53.2 | 48.3 |
Φ2.2x16 | Φ2200 | 16 | JZQ750-Ⅲ | 31.5 | 3 | 10-23 | 37 | 60.1 | 51 |
Φ2.2x18 | Φ2200 | 18 | JZQ750-Ⅲ | 31.5 | 3 | 10-25 | 37 | 70.43 | 53.3 |
Φ2.4x14 | Φ2400 | 14 | ZL850-13-Ⅰ | 27.16 | 2.83 | 20-43 | 45 | 63.3 | 61.5 |
Φ2.4x18 | Φ2400 | 18 | ZL85-13-Ⅰ | 27.16 | 2.83 | 20-40 | 45 | 81.4 | 68.6 |
Φ2.4x20 | Φ2400 | 20 | ZL85-13-Ⅰ | 27.16 | 2.83 | 20-40 | 45 | 90.43 | 78.4 |
Φ2.8x24 | Φ2800 | 24 | ZL100-16-Ⅰ | 31.5 | 2.59 | 20-45 | 55 | 147.8 | 97 |
Φ3.0x20 | Φ3000 | 20 | ZL100-16-Ⅰ | 41.54 | 2.6 | 25-48 | 55 | 141.3 | 102 |
Φ3.0x25 | Φ3000 | 25 | ZL100-16-Ⅰ | 41.54 | 2.6 | 25-48 | 75 | 176.7 | 110 |
Φ3.2x25 | Φ3200 | 25 | ZLH115 | 41.54 | 2.1 | 30-55 | 110 | 201 | 148 |
注:產量比重以1為標準,以上為理論數據,生產時需按照實際情況為準。 |
專利證書
空氣能熱泵直連連續式烘干設備專利 |
空氣能熱泵側連連續式烘干設備專利 |
空氣能熱泵內置箱式烘干設備專利 |
盡匠心致敬初心,用專注成就敬業!如何讓百信【滾筒烘干機】質量穩定可靠,創造更大客戶價值,為社會提供更放心的產品,才是百信人致力追求的方向!只爭朝夕 不負韶華! 百信人愿與您攜手共筑中國夢,順祝商祺!
